針對200噸/天（200t/d）含氯化鈉和氯化銨的廢水進行三效蒸發結晶處理，核心是分鹽結晶，即通過控制溫度和濃度，實現氯化鈉和氯化銨的快速分離與回收。以下是系統化的技術方案：

一、工藝路線選擇：熱法分鹽+三效順流蒸發結晶

1.預處理（脫氨）

目的：去除NH?，防止后續腐蝕和氨夾帶。

設備：脫氨塔，蒸汽直接加熱至100–115℃，蒸出氨氣冷凝回收。

2.順流三效強制循環蒸發結晶系統

一效/二效：氯化鈉溶解度隨溫度變化不大，優先析出。

三效：低溫冷卻結晶，氯化銨析出（溶解度隨溫度變化大）。

3.固液分離與干燥

設備：稠厚器+離心機+干燥機（雙級）

產物：

氯化鈉：工業級（≥99%）

氯化銨：農用/工業級（≥96%）

二、三效蒸發結晶設備系統主要參數（基于200t/d設計）

1.進料量：200t/d（約8333kg/h）

2.進料濃度：NaCl~8%，NH?Cl~17%（參考典型母液）

3.蒸汽消耗：約6500kg/h（0.5MPa飽和蒸汽）

4.冷卻水消耗：約150m3/h（循環水，ΔT=10℃）

5.電力消耗：約110kW（含循環泵、真空泵、離心機等）

6.真空度：三效：0.085to0.09MPa

7.材質選擇：加熱器：TA2鈦材或2205雙相鋼（耐氯腐蝕）

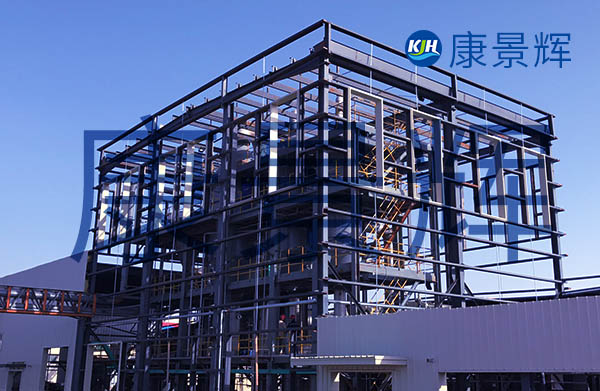

三、氯化鈉、氯化銨三效蒸發結晶設備配置建議

四、氯化鈉、氯化銨三效蒸發結晶設備節能與自動化建議

1.熱泵壓縮：可將一效部分二次蒸汽壓縮回用，節能15–20%。

2.冷凝水回收：一效冷凝水溫度高，可用于預熱進料。

3.DCS控制：實現進料、出料、溫度、真空度、液位全自動控制。

五、經濟性估算（粗略）

1.總投資：約800–1000萬元（含設備、安裝、自控）

2.年運行成本：約200–250萬元（蒸汽、電、人工）

3.回收鹽價值：NaCl：約1.5萬元/天，NH?Cl：約3萬元/天（按市場價）

4.投資回收期：約1–1.5年（視鹽價與運行效率）

六、結論與建議

1.工藝可靠：三效順流+分鹽結晶已在聯堿、化肥、環保行業廣泛應用。

2.適合高鹽廢水中鹽資源化：尤其適用于NaCl/NH?Cl體系。

3.推薦采用強制循環蒸發器，避免結晶堵塞，提升傳熱效率。

4.建議先做中試（10–20L/h規模），驗證母液組成對結晶行為的影響。
