硫酸銨雙效蒸發結晶系統是一種將硫酸銨（(NH?)?SO?）溶液通過兩級蒸發器依次濃縮，最終達到過飽和狀態析出晶體的高效節能工藝，廣泛應用于化肥、脫硫、鈦冶煉等行業的副產硫酸銨廢水處理。

一、硫酸銨雙效蒸發結晶系統組成與工藝流程

1.pH值調節：通過在線pH計與硫酸調節閥聯動，將硫酸銨溶液pH值控制在設定范圍（如5.0~5.5）。

2.進料系統：硫酸銨溶液以5m3/h流量進入一效蒸發器，達到設定液位后轉料至二效蒸發器。

3.蒸發結晶：在0.08MPa真空下，一效濃縮液濃度由30%濃縮至47%，再轉入二效繼續濃縮至過飽和析鹽。

4.離心脫鹽：晶漿（固液比約30%）進入雙級活塞推料離心機，分離出硫酸銨晶體并包裝。

5.母液循環處理：母液返回蒸發系統循環使用，若有機物富集異常則部分外排處理。

二、硫酸銨雙效蒸發結晶系統關鍵設計參數

1.蒸發能力：1500kg/h（雙效合計）

2.蒸汽壓力：0.2–0.3MPa（生蒸汽）

3.真空度：不低于0.08MPa

4.出料濃度：47%（一效）→過飽和結晶（二效）

5.控制方式：PLC全自動控制，含液位、溫度、壓力連鎖。

三、硫酸銨雙效蒸發結晶系統逆流vs順流工藝選擇

逆流：換熱效率高，溫差均衡，晶體細小但產量高，需設置效間泵，投資略高。

順流：結構簡單，無需效間泵，但二效粘度高，換熱效率低，晶體顆粒相對較大。

四、硫酸銨雙效蒸發結晶系統材質與設備選型建議

1.硫酸銨雙效蒸發結晶系統蒸發器類型：強制循環蒸發器（推薦），避免降膜或自然循環型。

2.硫酸銨雙效蒸發結晶系統材質選擇

氯離子含量高：鈦材（TA2）。

氟離子存在：避免鈦材，推薦雙相不銹鋼2205或316L。

防堵防沫：建議配置消泡劑系統，流速控制在2m/s以上，配備變頻循環泵。

五、硫酸銨雙效蒸發結晶系統節能與環保優勢

1.雙效vs單效：蒸汽利用率提升約50%，節能明顯。

2.MVR可選：若電價較低、蒸汽源不穩定，可考慮MVR+雙效組合系統。

3.環保閉環：母液循環+結晶回收，實現硫酸銨廢水的“零排放”目標。

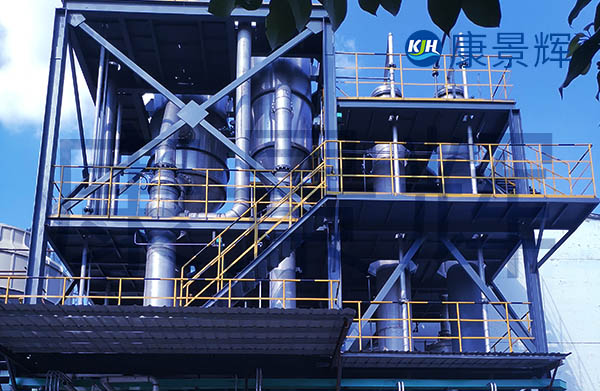

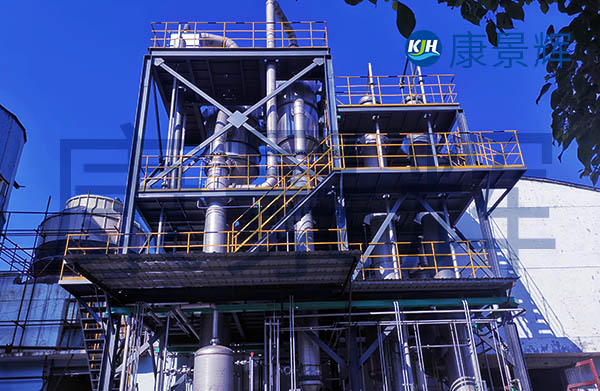

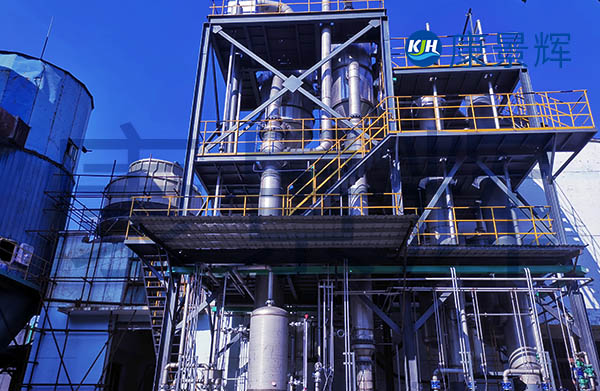

雙效蒸發結晶系統實際應用案例

1.寧夏某精細化工廠：采用雙效蒸發結晶系統處理硫酸銨母液，年處理量達3000噸級。

2.遼寧某化工廠：將碳酸氫銨母液經雙效系統蒸發結晶為硫酸銨副產品，實現危廢資源化。

如需進一步設計選型（如逆流/順流、MVR對比、設備材質），建議結合具體廢水成分（如Cl?、F?、有機物含量）與現場蒸汽/電力資源綜合評估。
